TRAY盤

黑色長方形 TRAY盤,盤面設有多排連續定位凹槽與周邊凸緣黑色長方形 TRAY盤,盤面設有多排連續定位凹槽與周邊凸緣

此款 TRAY盤採多排凹槽排列,提供小型零件分格放置與定位空間,方便整理、清點及取放。周邊凸緣形成盤體框架,實際適用產品與堆疊方式,可依零件尺寸、重量及作業需求進一步確認。

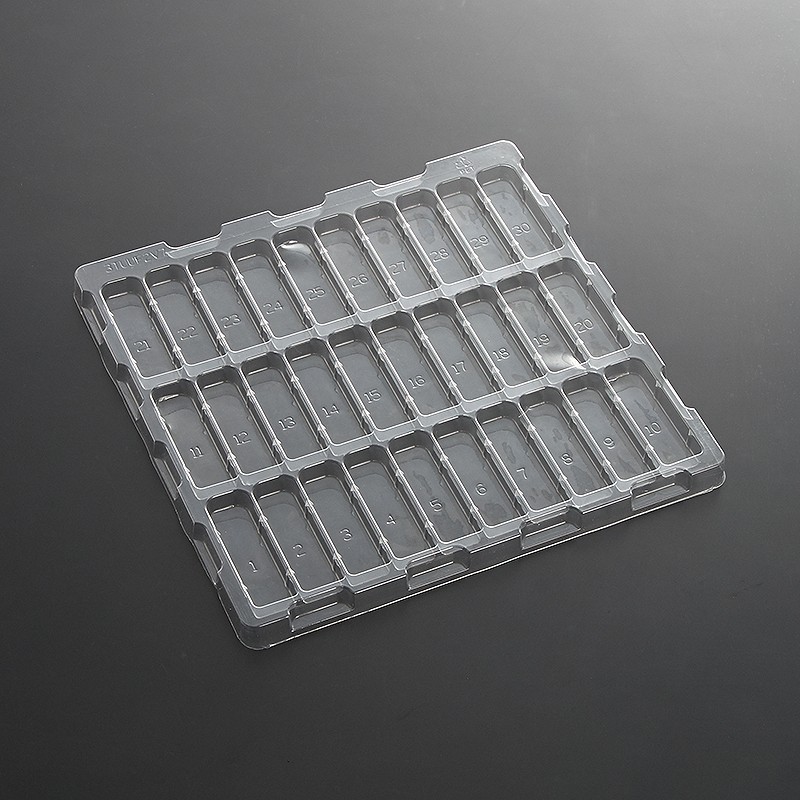

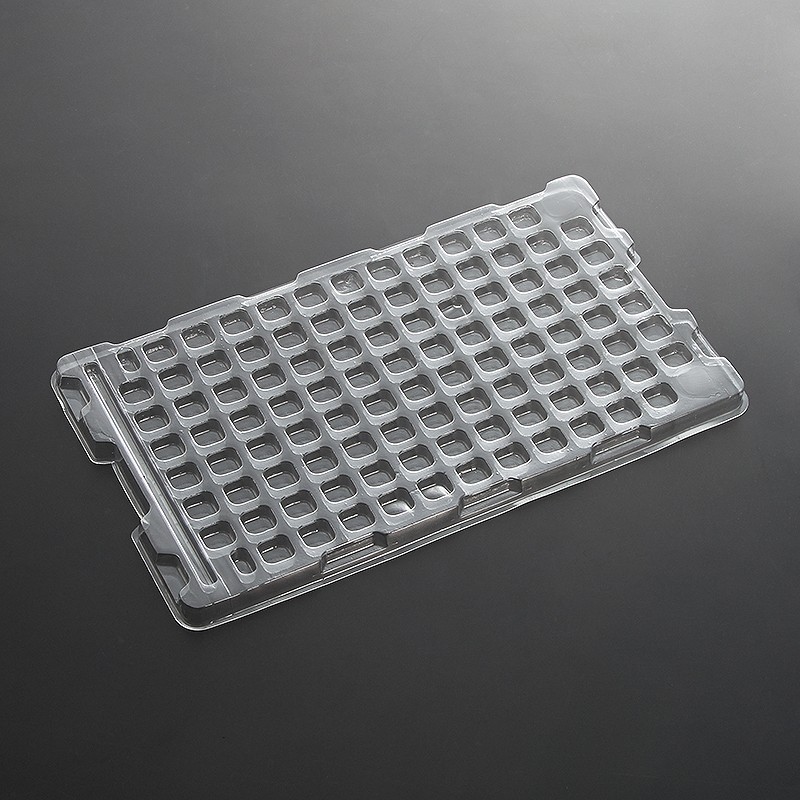

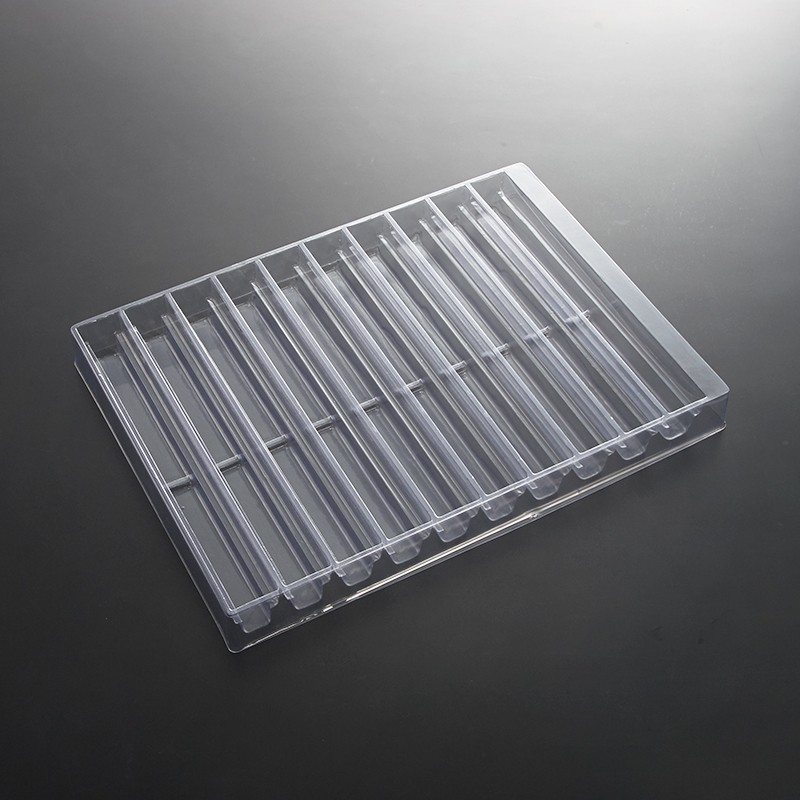

透明抗靜電 TRAY盤,多格定位凹槽與周邊凸緣設計,用於電子零件排列與承載透明抗靜電 TRAY盤,多格定位凹槽與周邊凸緣設計,用於電子零件排列與承載

此款透明 TRAY盤採分格凹槽設計,方便電子零件分區放置、清點與取放,減少零件彼此接觸的機會。可依產品外形與作業需求評估客製結構,抗靜電性能則依實際材料規格與測試條件確認。

TRAY盤客製加工|從產品定位、材料選擇到堆疊設計

TRAY盤又稱托盤、承載盤或零件盤,可透過分格與凹槽安排產品位置,用於製程周轉、配件整理及出貨包裝。選擇適合的 TRAY盤,除了確認產品是否放得進去,也要一起考量重量、接觸位置、取放方式、堆疊高度與外箱尺寸。

威賢實業有限公司提供真空成型及塑膠包裝加工。若有客製 TRAY盤需求,可先提供產品樣品、尺寸圖、配件數量與使用情境,作為材料及結構討論的依據。

TRAY盤是什麼?與工作盤、包裝內襯有何不同?

TRAY盤是承載與排列產品的盤狀製品,並非特定材料或單一製程的名稱。本頁主要介紹以真空成型製作的塑膠 TRAY盤,利用模具形成凹槽、分隔及承托輪廓。

工作盤通常著重生產現場的取放與周轉;包裝內襯則著重產品與外盒的配合。三者功能可能重疊,採購時應以實際用途與圖面確認,避免只靠名稱判斷。

類型主要用途設計確認重點
TRAY盤 排列、定位與承載產品 凹槽配置、產品間距、承托方式
工作盤 生產線取放、零件周轉 操作便利性、取放方向、使用頻率
包裝內襯 在外盒內固定商品與配件 外盒尺寸、展示方式、運輸配合
泡殼包裝 商品展示、包覆或定位

需要比較不同應用,可進一步查看工作盤介紹與包裝內襯介紹。

TRAY盤材料如何選擇?先確認使用環境與功能要求

選材應從產品用途出發,再確認片材種類、牌號、厚度與成型條件。PET、PS、PP、PVC 等材料各有不同加工特性,同一類材料也可能因配方與規格而有不同表現。

不能僅憑材料名稱,就認定成品具備食品接觸適用性、抗靜電功能或特定耐溫能力;相關需求應另外確認材料資料與測試條件。

材料方向適合提出討論的需求應確認事項
PET 透明外觀、商品呈現與定位包裝 片材規格、成型深度、接觸保護
PS 分格托盤、零件排列與承載 結構剛性、碰撞風險、配方要求
PP 特定使用環境與重複取放需求 尺寸穩定性、負載及使用溫度
PVC 透明罩體與一般成型包裝 客戶材料限制、加工及使用條件
特殊功能片材 抗靜電或其他指定性能 測試方法、性能範圍與驗收標準

TRAY盤凹槽與堆疊結構,應配合實際取放流程

凹槽過緊,可能增加裝入與取出的困難;間隙過大,則可能讓產品在搬運時位移。設計時應確認可接觸區域、突出部位與取物空間,避免脆弱位置承受不必要的力量。

堆疊也應分別確認空盤與裝載後的情況。空盤需要考量分離便利性;裝載後則要確認上層托盤不會壓到下層產品,並評估實際堆疊重量。

設計項目建議提供資料樣品檢查重點
定位凹槽 產品尺寸、外形與公差 裝入是否順暢、有無晃動
承托位置 重量、重心、可接觸區域 是否局部受壓或變形
取物空間 人工、夾爪或吸取方式 是否方便取放、有無干涉
堆疊結構 堆疊層數、單盤裝載重量 是否壓傷產品、是否容易分盤
外尺寸 外箱、料架或設備限制 是否能順利裝箱與放置

若需配合自動化設備,應另外提供定位基準、取放位置與尺寸允收範圍,並由實際設備試用確認,不能直接以一般托盤規格替代設備驗證。

電子零件 TRAY盤,需另外確認靜電防護要求

一般塑膠托盤不等於抗靜電托盤,黑色外觀也不能作為導電性能的判斷依據。承載靜電敏感元件時,應由客戶的靜電防護要求出發,確認材料、測試方法與包裝使用環境。

抗靜電、靜電消散、導電與放電屏蔽的作用並不相同。相關基本觀念可參考靜電放電協會(EOS/ESD Association)靜電防護資料 ↗,再與供應端討論適用規格。

客製 TRAY盤從打樣到量產,如何確認品質?

真空成型是將塑膠片材加熱軟化,再利用壓力差貼合模具,冷卻後完成所需形狀。加工原理可參考英國塑膠協會(BPF)熱成型介紹 ↗,或閱讀站內真空成型加工介紹。

打樣時,應將實際產品放入托盤,檢查定位、取放、堆疊與裝箱效果。若用於出貨,則需將產品、TRAY盤與外箱一起評估;運輸驗證方向可參考國際安全運輸協會(ISTA)包裝測試程序 ↗,依配送方式及客戶要求選擇適用程序。

量產前應保留核准樣品,確認材料、重要尺寸、外觀要求與檢查方式。之後更換產品或包裝配置時,也應重新檢查配合情況。

TRAY盤詢價需要哪些資料?

TRAY盤報價會受到材料、尺寸、凹槽配置、模具、加工項目及訂購數量影響。先整理完整需求,有助於比較不同方案。

詢價資料建議提供內容
產品資訊 實物或圖面、尺寸、重量與配件數量
使用方式 製程周轉、倉儲、展示或出貨
結構需求 每盤格數、排列方式、堆疊要求
材料條件 指定材料、顏色與特殊功能
採購需求 首批數量、預估用量與交期
驗收方式 尺寸、外觀、裝配與必要測試

如需討論客製 TRAY盤,可聯絡威賢實業,提供樣品與使用條件,從產品定位與實際作業需求開始評估。電話:02-2680-2702。
